単管式排水システム|CORE|

中・高層住宅用通気継手 CP series

中・高層住宅用通気継手 CP series

排水の流れを快適に
コントロール

コアジョイントCPは相互に交叉する平滑な形状の対向2枚羽根の連携作用により、縄をなうような旋回流を形成します。

コアジョイントCP

立て管伸縮吸収7mm

接続部には立て管の熱伸縮を吸収するワンタッチパッキン(VG)を採用。伸縮吸収代は約7mmです。

立て管伸縮吸収7mm

コンパクト胴径150mm

立て管径100mm用で胴径150mmのコンパクト設計です。納まりスペースが小さく、便器接続管との接合が容易です。


滑剤無用
横枝管接合ワンタッチ

横枝管に独自開発のKOパッキンを採用。

横枝管接合ワンタッチ

施工性をアップさせる補強金物

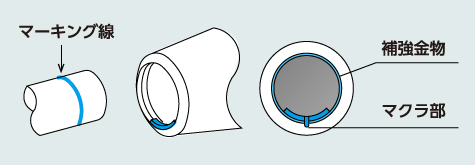

管挿入時のパッキンの変形を防止するステンレス鋼板製の補強金物が一体に成形されています。

耐久性をアップさせるマクラ部

施工後のパッキンの変形を防止するためKOパッキンには厚肉のマクラ部が設けてあります。

EMB

EMB
排水口径が変更自在で、
可変性・更新性に優れる。

新築時にエキセンブッシュ(EMB)を装着しておくことでフリープランに対応できます。リフォーム時には80受口を65あるいは50に変更できます。
ライフスタイルや家族構成の変更に伴う大幅な水廻りのリフォームに対応できます。

POINT

POINT
様々な横枝管バリエーションが可能。

エキセンブッシュ(EMB) 100×80、80×50、80×65、65×50の組み合わせにより様々なバリエーションが可能です。 詳細は当社営業部までお問い合わせ下さい。
エキセンブッシュ(EMB)はコアジョイントに同梱出荷されます。

減速・旋回ガイド

減速ガイドと旋回ガイドにより、排水は減速・旋回しながら落下し、管内の圧力変動が抑制されます。
両ガイドとも横枝管接続口の下方に設けていますので、立て管排水は、排水横枝管に流入しません。

逆流防止壁

逆流防止壁

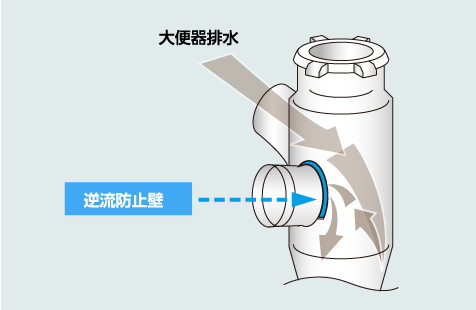

雑排水受け口の胴部内面には、大便器排水の逆流を防止する逆流防止壁が設けてあります。

制振リブ

制振リブで静粛性が向上

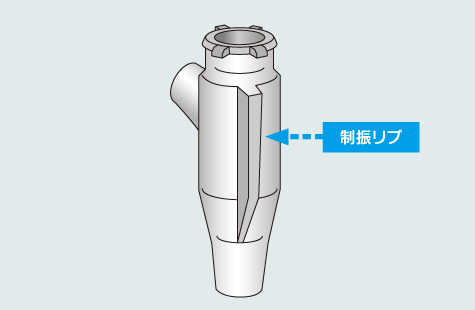

排水騒音の低減をはかるため、制振リブが 設けてあります。

CPシリーズ(立て管100)バリエーション

  • CAD

    CADをクリックするとCAD図(DXFデータ)が
    ダウンロードできます。

  • 仕様図

    仕様図をクリックすると仕様図(PDF)が
    ダウンロードできます。

品番表示例

CP CP
品番 呼び径
CP60S
1方向
仕様図
CAD
CAD
CAD
CP60TS
1方向
仕様図
現在準備中です
現在準備中です
CAD
CP60S
2方向(L
仕様図
CAD注1)
CP60S
2方向(I
仕様図
CAD注1)注2)
CP60S
2方向(I
仕様図
CAD注1)注2)
CP60S
3方向
仕様図
CAD注1)注2)
CP120S
1方向
仕様図
CAD注1)
CP120S
2方向(L
段差付き品番。呼び80:SL+120芯
仕様図
CAD注1)
CAD注1)
SJ-S
減速継手
仕様図
CAD
  • 注1)エキセンブッシュ(EMB) 100×80、80×50、80×65、65×50の組み合わせにより様々なバリエーションが可能です。詳細は当社営業部までお問い合わせ下さい。エキセンブッシュ(EMB)はコアジョイントに同梱出荷されます。
  • 注2)使用される便器の排水特性をご確認の上、ご使用下さい。

CKシリーズ(立て管80)バリエーション

  • CAD

    CADをクリックするとCAD図(DXFデータ)が
    ダウンロードできます。

  • 仕様図

    仕様図をクリックすると仕様図(PDF)が
    ダウンロードできます。

品番表示例

CK CK
品番 呼び径
CK60S
1方向
仕様図
CAD
CAD
CK60S
2方向(L
仕様図
CAD注1)
CK60S
2方向(I
仕様図
CAD注1)
SJ-S
減速継手
仕様図
CAD
  • 注1)エキセンブッシュ(EMB)65×50の組み合わせにより様々なバリエーションが可能です。詳細は当社営業部までお問い合わせ下さい。
    エキセンブッシュ(EMB)はコアジョイントに同梱出荷されます。

CORE 単管式排水システム
