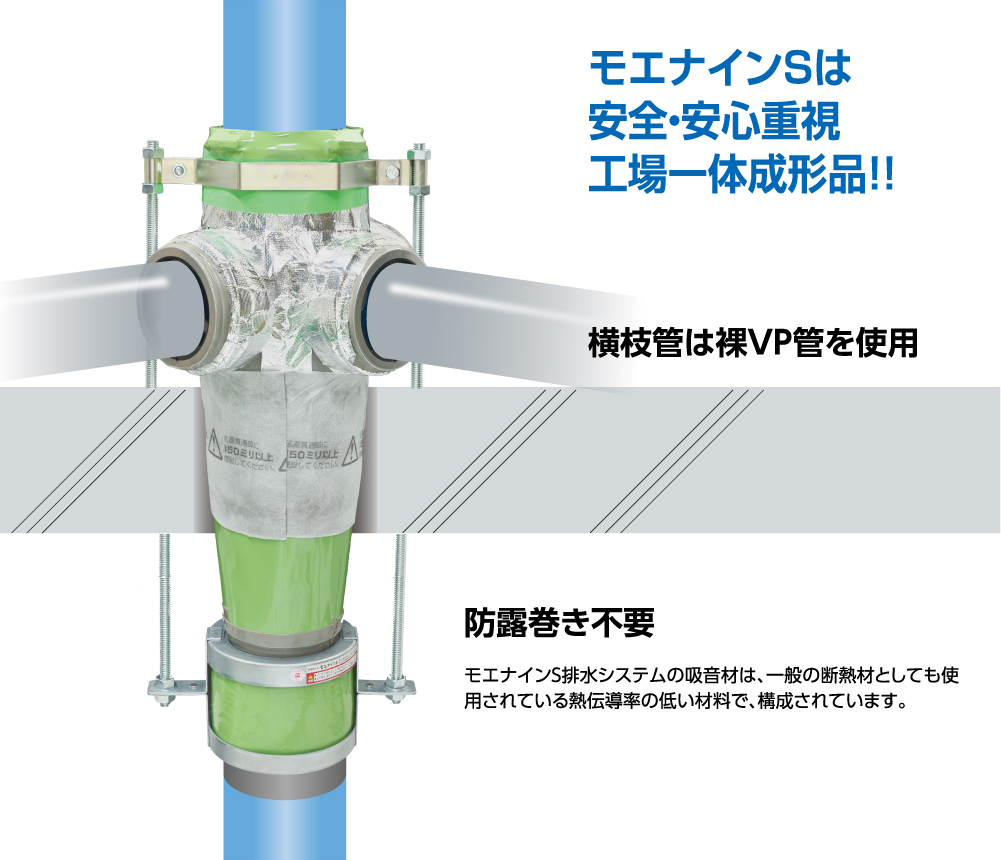

継手下部直管部とモエナインSとの
接続は「差し込むだけ」の受け構造
現場での「簡単・安心・省スペース」施工が可能になります。シール性滑材を継手下部直管部およびモエナインSのパッキン部に均一に塗って挿入して下さい。
延焼防止材付 中・高層住宅用通気継手
認定番号：PS060FL-0724 評定番号：KK26-001号
継手下部直管部とモエナインSとの
延焼防止材
延焼防止材により、接続部で配管内を閉塞し、上階への炎や煙、熱の侵入を防ぎます。

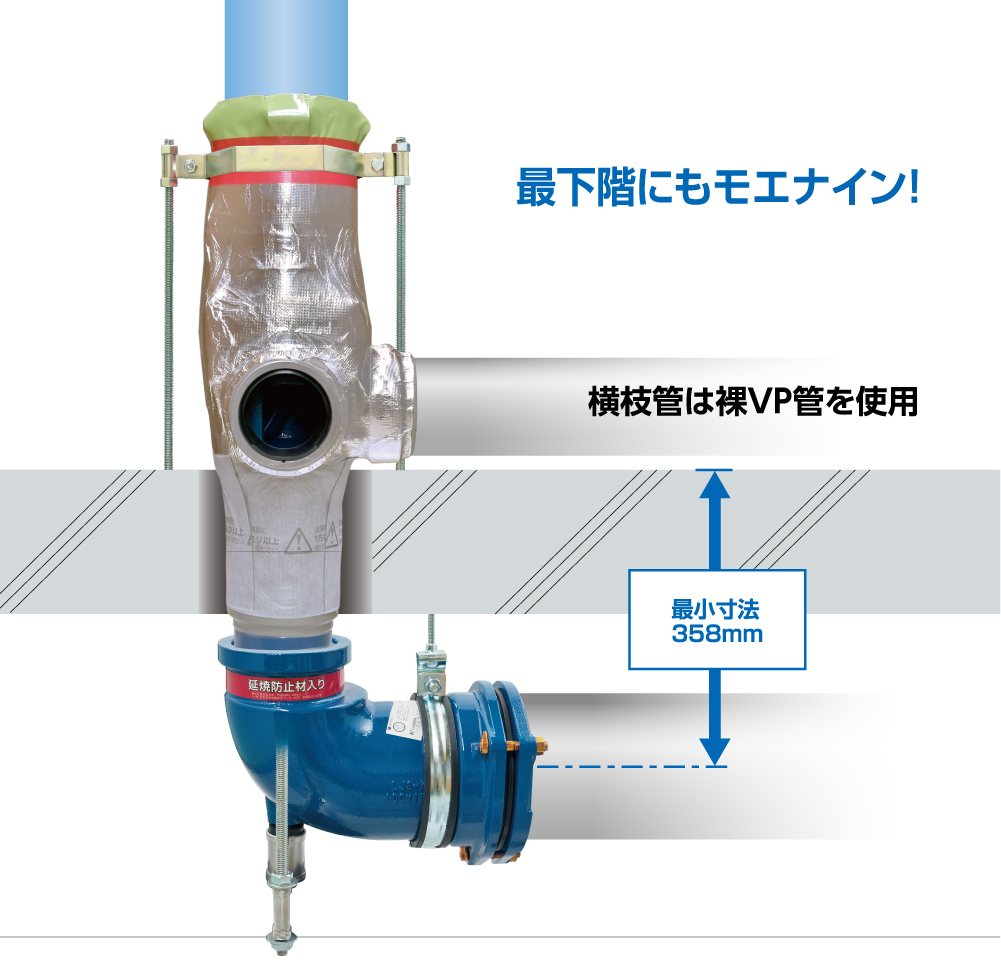

延焼防止材付 最下階合流用 脚部継手
認定番号：PS060FL-1050-1 評定番号：KK2019-013号
延焼防止材を脚部継手に内蔵。
火災時に延焼防止材が管路を閉塞。
上階への熱や炎・煙の侵入を防ぎます
安心性能が一目でわかる表示テープ付き

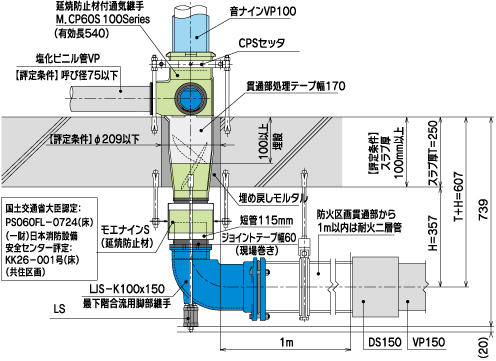

［納まり例図］
モエナインS Series単位：mm
M.LJS Series単位：mm

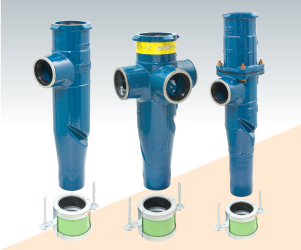

防音防振被覆付き M Series
中・高層住宅用
M.CP/M.CK/M.SJ Seriesコンパクトでパワフル性能を実現。
制振リブで静粛性が向上。
超高層住宅用
M.CH/M.HQC/M.HQ Series厚スラブに対応する配管有効長さ、独自の減速・旋回ガイドによる高い排水性能。
最下階合流用
M.CP-SS/M.HQ-SS Seriesスラブ下の納まりをさらに改善。
下部直管部の切断調整が可能。

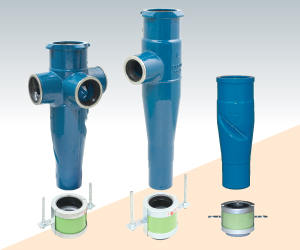

被覆無し MH Series
中・高層住宅用
MH.CP/MH.CK/MH.SJ Seriesコンパクトでパワフル性能を実現。
制振リブで静粛性が向上。
超高層住宅用
MH.CH/MH.HQC/MH.HQ Series厚スラブに対応する配管有効長さ、独自の減速・旋回ガイドによる高い排水性能。
最下階合流用
MH.CP-SSL/MH.HQ-SS Seriesスラブ下の納まりをさらに改善。
下部直管部の切断調整が可能。
脚部継手 M.LJS Series
DOWNLOAD INFORMATION｜ダウンロード インフォメーション
CAD図、仕様図面データ 〉 各機種のバリエーション表からダウンロードできます
