２００２．8．15号

　HASS206では、特殊継手排水システムを含む伸頂通気方式では、「原則として排水立て管にオフセットを設けてはならない」と規定されています。特に脚部継手の直上に45°を超えるオフセットが設けられると、下層階の正圧が高くなりトラップ封水跳ね出しの危険が高まります。（2000.7.31号：www.kojima-core.co.jp/20000731report.html）
今回は脚部継手の直上に22.5°のオフセットを設けた（となった）場合の影響について、当社排水実験タワーでの実験結果を報告します。

実験条件

		←写真はＫＬ２２．５を使用したオフセット ＫＬ２２．５　Ｎｅｗ!! 品番 ＫＬ２２．５ サイズ １００Ａ ８０Ａ 仕様図 ダウンロード KL22.5_100 .pdf KL22.5_80 .pdf

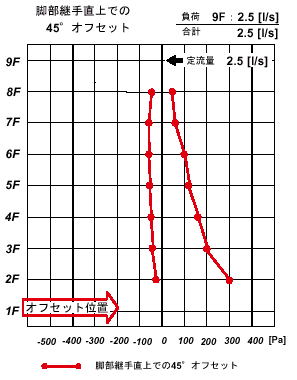

（４５°オフセット）

実験結果

	禁止配管

・	CP排水システム(HP・KJ8・KSTとも同様）には、原則としてオフセットを設けないで下さい。
・	脚部継手直上で45°オフセットを設ける場合には、最新版の技術資料に記載の通り、１サイズ拡径したのちオフセット配管として下さい。
・	オフセット部に排水があたり、排水騒音発生の一因となります。オフセット部を設ける場合には、適切な騒音対策を施して下さい。
・	脚部継手直上でKL22.5°を使用し、拡径しないで22.5°オフセットを設ける場合の、設計用許容流量は以下の通りです。負荷流量QL＜許容流量QPを満足する範囲内でご使用下さい。

CP排水システムで１カ所22.5°オフセット配管 となった場合の許容流量

適応階数 設計用許容流量値[l/s] １０Ｆ ５．５ １５Ｆ ５．２ ２０Ｆ ４．９ ２５Ｆ ４．７ ３０Ｆ ４．２

★ご注意　　横主管の配管形態により排水性能は低下します。配管形態ごとの低減係数については、最新版の技術資料でご確認下さい。
