一般に排水立て管から排水横主管に移行する部分では、跳水現象を起こして管内が閉塞され易く、下層階では正圧傾向となります。しかし最下部の排水横枝管と排水横主管との垂直距離（以下、垂直距離Yと称す）が4000mmを超える場合、下層階でも負圧が発生することがあります。このような現象を当社では「ボブスレー現象」と称し、設計・施工上のチェックポイントのひとつとしています。
実験条件
| 供試継手 | ＣＰ ６０Ｋ １００×８０−６５（Ｌ） | |||
| 立て管径 | １００Ａ | |||
| 横主管径 | １２５Ａ （ＬＪ−Ｋ１００×１２５） | |||
| 横主管形態 | ストレート 5,000mm | |||
| 排水負荷 | 定流量５．０[l/s] （９Ｆ：2.5[l/s]、８Ｆ：2.5[l/s]） | |||
| 試験方法 | HASS218「集合住宅の排水立て管システムの排水能力試験法」に準拠 | |||
実験結果
ボブスレー現象

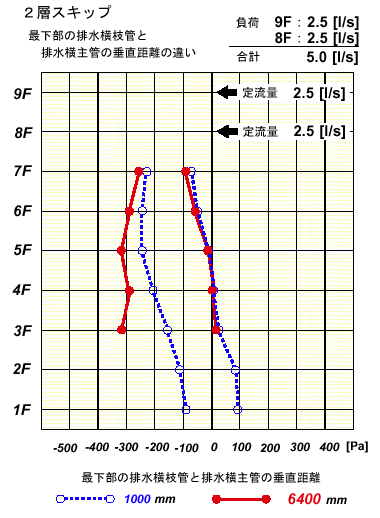

垂直距離Yが6400mmの場合、各階とも最小値が大きく（3Fで約160[Pa]）なります。
この原因は減速・旋回流が維持できなくなり、流速が速くなって空気を引き込むからです。また、超高層住宅などでは負荷流量が大きく、排水横主管径が排水立て管径に対して2サイズ以上大きくなるケースもあります。そのような場合で、排水横主管の第一水平曲がりまでの距離が充分に確保でき、かつ垂直距離Yが4000mm以上になると同様な現象が発生し易くなります。
垂直距離Yが4000mm以上となる場合は、必ず途中に減速用継手をご使用ください。
