２０１４．１．１５号

脚部継手の防振ゴム付吊り下げ施工用治具LEJ，LEJ(SU)は、右写真のように溝形鋼の寸法と向きを設変し、スラブ下の納まり寸法を向上させました。

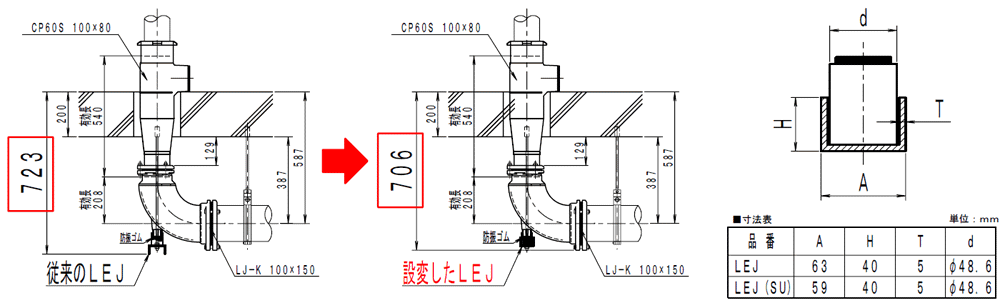

スラブ下の納まり寸法

・従来のLEJ，LEJ(SU)の場合	・設変したLEJ，LEJ(SU)の場合	・断面図寸法

従来型ＬＥＪと設変型ＬＥＪのたわみ比較

★試験結果から、荷重／たわみの差は小さく、特に使用域（１kN以下）においては優劣の差がないことが分かった。

仕様図アップロード
