２００９．８．１５号
COREジョイント立て管８０Aシリーズの排水性能を４０％向上させた新シリーズ登場！ 品番：CK80×50／10F相当の許容流量値：3.5L/s
実験データ

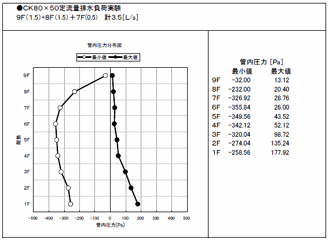

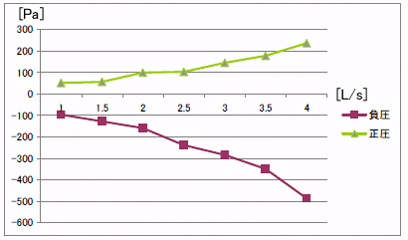

グラフ１． 排水能力曲線図 グラフ２． 定流量３．５[L/s]負荷時の圧力分布
適用階数ごとの設計用許容流量
適応階数 ６Ｆ ７Ｆ １０Ｆ １１Ｆ １５Ｆ ＣＫ８０
[L/s]3.5 3.5 3.5 3.5 3.0
註） なお、立て管径８０Ａシリーズでは、器具の組み合わせにより下記の通り、高さ制限を設定しています。適合する範囲でご採用願います。 １． 台所単独系統は、１５階以下とする。 ２． ＵＢ単独系統は、１５階以下とする。 ３． ＷＭ単独系統は、１１階以下とする。
ＣＫ８０×５０

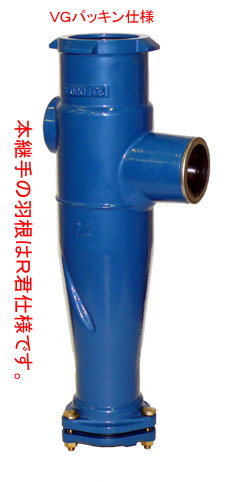

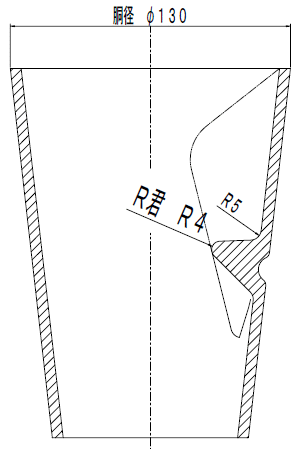

写真１． ＣＫ ８０×５０ 図１．
コアジョイントの羽根は先端が
Ｒ形状（Ｒ君）にしてあります。
