２００９．１．３１号
ＫＪ・ＵＳ工法は、ＫＳ．ＨＱの下端直管部（規制リブＫの下面からの長さ130mm）にＵＳ継手が接合されます。
ＫＳ．ＨＱの内部構造はＨＱ１００Ａと同じですが、それにＵＳ継手が接合されることにより、器具排水負荷実験ではどのような影響があるか？通過実験では汚物の通過に問題がないか？を実験により確認しましたのでその一部を報告します。
実験配管
供試継手 KS.HQ60S 100×S-80-80＋US継手
（右写真参照）排水立て管径 １００Ａ 排水横主管径 １５０Ａ（LJ-K100×150） 横主管形態 水平２曲がり2000×2500×2500 排水負荷 器具排水： WC１～３台
(INAX社製6L便器)
WM１～３台試験方法 SHASE-S218-2008 「集合住宅の排水立て管
システムの排水能力試験法」に準拠
器具排水実験結果 |
 |

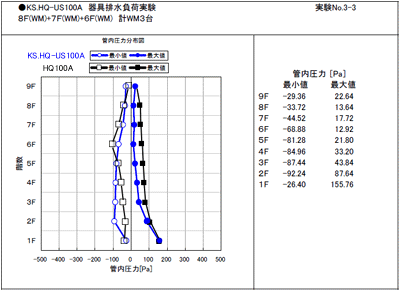

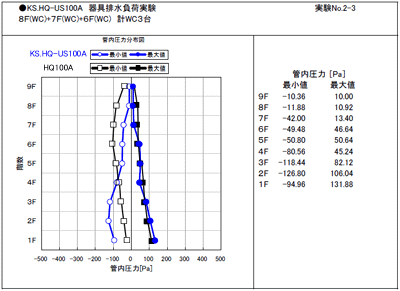

| 器具排水 WC３台 | 器具排水 WM３台 |
通過実験
８階の超節水６Ｌ便器（ＩＮＡＸ社製）１台から下記の異物※1)を一緒に投入し、それを５回排水した結果、排水立て管・排水横主管のいずれにおいても詰まることなく流下することが確認できました。
※1)スポンジ：5個 + トイレットペーパー（ダブル760mmの球状に緩く丸めたもの）：７個
ＩＮＡＸ社製６Ｌ超節水便器 異物流下状況① 異物流下状況②
考察
INAX社製超節水６Ｌ便器を使用した排水負荷実験では、３台同時排水時の管内圧力はシステム最小値が-126.80［Pa］で、システム最大値が+131.88［Pa］でした。次に代用洗濯槽を用いた洗剤排水負荷実験では、３台同時排水時の管内圧力は、システム最小値が-92.24［Pa］で、システム最大値が+155.76［Pa］でした。以上のことから、実際の使用状態を想定した排水負荷においても問題となるような圧力は発生しないことが確認できました。
さらに超節水便器を用いた通過実験でもＵＳ継手内でトイレットペーパーが詰まることなく流下したことが確認できました。
詳細は下記をご参考下さい。
●2008-9 COREカタログ42～43ページ
＊新築時には、共用部は勿論、専有部も通常の連続した1本の直管で配管します。
■＜専有部ＰＳの場合の更新施工の要点＞
＊専有部の金属製排水立て管(CIP , DVLP)の更新には、居住環境に配慮し現場で切断作業を必要としない、新築時からのＵＳ・両受けユニット(MDソケット付)工法が有効です。
＊但し、専有部ＰＳの既存立て管がＶＰであれば、更新時に現場で切断して搬出します。
＊コストダウンのため、規制治具は「無償貸出し品」とさせて頂きました。
●ホームページ技術レポート 2008.12.27号
＊ノンハブカップリングの使用を止め、US継手を設計しました。
(ＵＳ継手は更新工事の際、立て管に取付けられた、そのままの状態で(スライドさせないで)上階の継手から取外します。)
