前回に引き続き「パッキンのシール性能 その２」としてKOJIMAのＣＰ，ＫＳＴジョイントの横枝管接続口に装着されている、「ＫＯパッキン」のシール性能について報告します。
試験の種類
当社では、T満水試験とU水張り試験の２種類の試験によって、パッキンのシール性能を確認しています。【表１】に試験の種類を解説します。
| 【表１】試験の種類 | ||||||||||||||||||||||
|
試験方法 【社内規定 接続部の試験要領 TS1013】

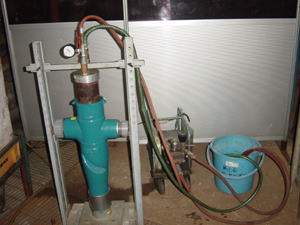

T満水試験
1)試験対象部分の最高開口部を除き、他の開口部を全て密封した後、管内を満水にし、漏れの有無を検査する。
2)満水試験の代わりにポンプを用い、水圧試験として行っても差し支えない。
3)試験圧力は最小３０[kPa]とし、その保持時間は最小６０[分]とする。
※但し、ブランチ間隔が３[m] を越える建物に使用されるおそれのある場合の試験圧力は、最小５０[kPa]とし、その保持時間は最小６０[分]とする。
満水試験状況を動画でご覧いただけます。
ＩＳＤＮ，アナログ
（144KB）ブロードバンド
（698KB）
ご注意動画をご覧になる際、データのダウンロードが完全でないと、
止まって見えることがありますので、
ダウンロードが完了するまでお待ち下さい。
U水張り試験
1)試験対象部分の最高開口部を除き、他の開口部を全て密封した後、管内を満水にし、漏れの有無を検査する。
2)水張り試験の代わりにポンプを用い、水圧試験として行っても差し支えない。
3)試験圧力は最小７[kPa]とし、その保持時間は最小３０[分]とする。
ＩＳＤＮ，アナログ
（113KB）ブロードバンド
（551KB）
ご注意動画をご覧になる際、データのダウンロードが完全でないと、
止まって見えることがありますので、
ダウンロードが完了するまでお待ち下さい。
試験条件
T満水試験とU水張り試験の試験条件を【表２】に示します。
| 【表２】試験条件 | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
| ※管外径は、挿入端の最大・最小寸法を示します。 ■呼び50の横枝管受け口の形状・寸法は、ＣＰ，ＫＳＴとも同じです。 またKO50パッキンは、上記のいづれの受け口にも兼用です。 ■呼び65の横枝管受け口の形状・寸法は、ＣＰ，ＫＳＴとも同じです。 またKO65パッキンは、上記のいづれの受け口にも兼用です。 ■呼び80の横枝管受け口の形状・寸法は、ＣＰ，ＫＳＴとも同じです。 またKO80パッキンは、上記のいづれの受け口にも兼用です。 |
試験結果
T満水試験とU水張り試験の試験結果を【表３】に示します。
| 【表３】試験結果 | |||||||||||||||||||||||||||||||||||||
|
お願い
@排水立て管、排水横枝管ともJISで定められた外径寸法（許容差内）のもの（付着物や汚れのない）をご使用下さい。
A満水試験は、１スパンづつ実施して下さい。
B排水立て管に排水用鋳鉄管（ＲＪ管）を使用される場合は、必ず、JISで規定するシール性滑材(JIS G 5525)をご使用下さい。
C満水試験を実施される際は、水圧で排水横枝管が抜け出す場合がありますので、排水横枝管を必ず支持金物で固定して下さい。
